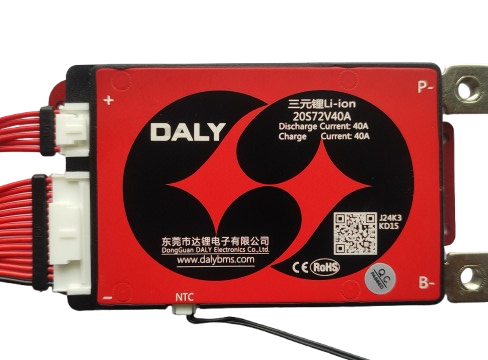

20S40A 72V Lithium Ion Battery Management System (BMS)

Battery Management System for 72V 20S40A battery pack configuration of  Lithium Ion cells.

Over Charge Protection:              Yes

Over Discharge Voltage:              Yes

Short Circuit Protection:              Yes

Cell balancing                                  Yes

Over Current Protection              Yes

BMS Size                                           128X65X12 mm (LXWXH)

Specification:-

Discharge

Continuous Discharging Current                                40A

Over discharge Current Detect Voltage                     100±20A

Charge

Charging Voltage                                                           84V

Charging Current                                                           20A

Over charge protection

Over Charge Protection Voltage                                 4.25±0.05V

Release delay of Single Over Charge Protection      1S

Over Charge Release Voltage                                      4.15±0.05V

Cell balancing

Cell balancing Detection Voltage                                4.125V

Cell balancing Current                                                  30±5mA

Over discharge protection

Over Discharge Detect Voltage                                   2.7±0.05V

Over discharge Detect Delay Time                             1S

Over Discharge Release Voltage                                3.0±0.05V

Charge/Discharge Overflow protection

Discharge Current Level 2 Protection Current         100±20A

Discharge Current Level 2 Protection delay             1S

Over Current Protection Condition                            Disconnect the load

Short Circuit Protection

Protection Condition                                                    Short circuit of External Load

Detection Delay Time                                                   250 uS

Protection Release Condition                                     Disconnect the load

Temperature Range                                                   -20ºC ~ 60ºC

Internal Resistance                                                    ≤20mΩ
