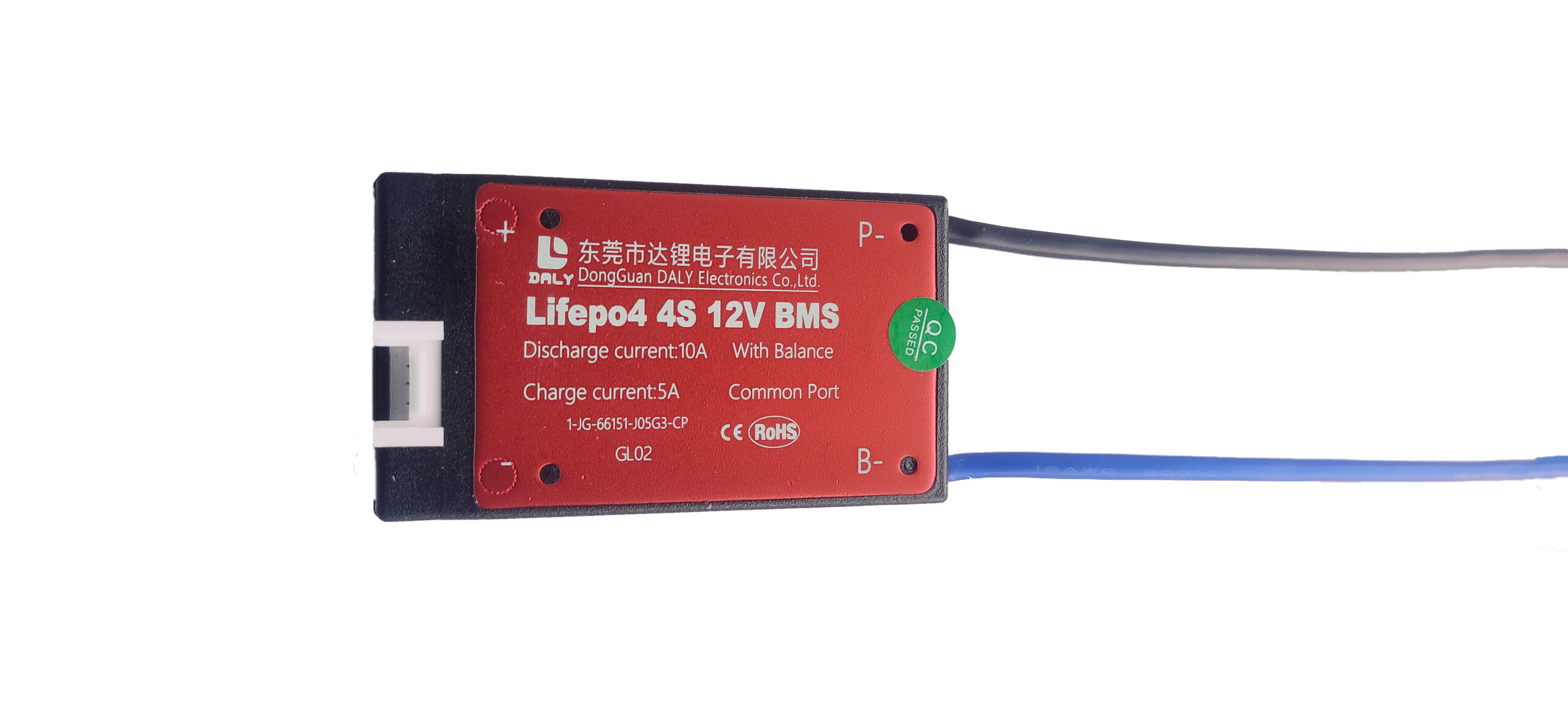

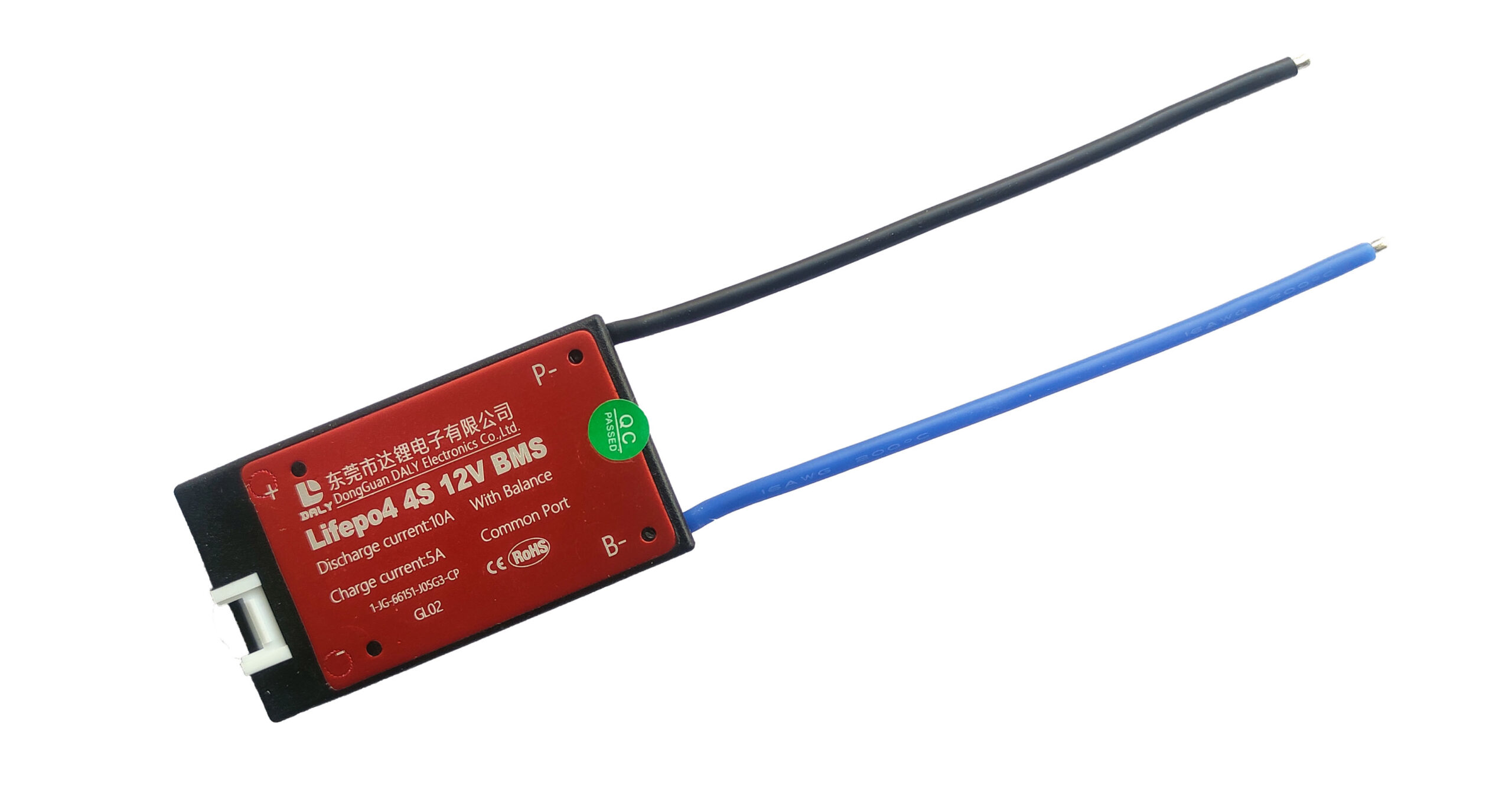

4S10A 12V Battery Management System (BMS) for Lithium Iron Phosphate Battery

Battery Management System for 12V 4S10A battery pack configuration of  Lithium Iron Phosphate cells.

Over Charge Protection:              Yes

Over Discharge Voltage:              Yes

Short Circuit Protection:              Yes

Cell balancing                                  Yes

Over Current Protection              Yes

Specification:-

1 Discharge

Continuous Discharging Current                               10A

Over discharge Current Detect Voltage                    30±10A

2 Charge

Charging Voltage                                                          14.6V

Charging Current                                                           5A

3 Over charge protection

Over Charge Protection Voltage                                 3.75±0.05V

Release delay of Single Over Charge Protection      1S

Over Charge Release Voltage                                      3.65±0.05V

4 Cell balancing

Cell balancing Detection Voltage                                3.625V

Cell balancing Current                                                  30±5mA

5 Over discharge protection

Over Discharge Detect Voltage                                   2.1±0.05V

Over discharge Detect Delay Time                             1S

Over Discharger Release Voltage                               2.4±0.05V

6 Charge/Discharge Overflow protection

Discharge Current Level 2 Protection Current         30±5A

Discharge Current Level 2 Protection delay             1S

Over Current Protection Condition                            Disconnect the load

7 Short Circuit Protection

Protection Condition                                                    Short circuit of External Load

Detection Delay Time                                                   250 uS

Protection Release Condition                                     Disconnect the load

8 Temperature Range                                                   -20ºC ~ 60ºC

9 Internal Resistance                                                    ≤20mΩ

10 Dimension

L59*W35*T9 mm
